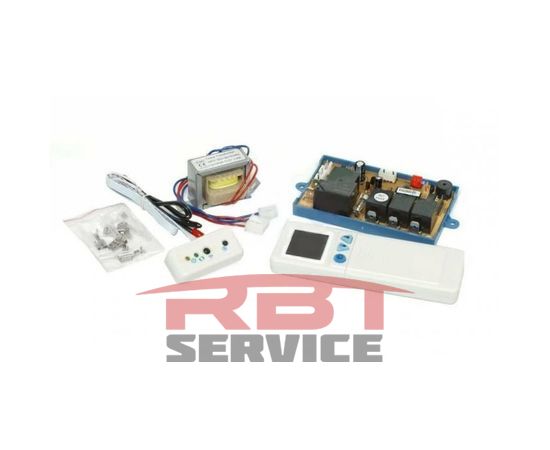

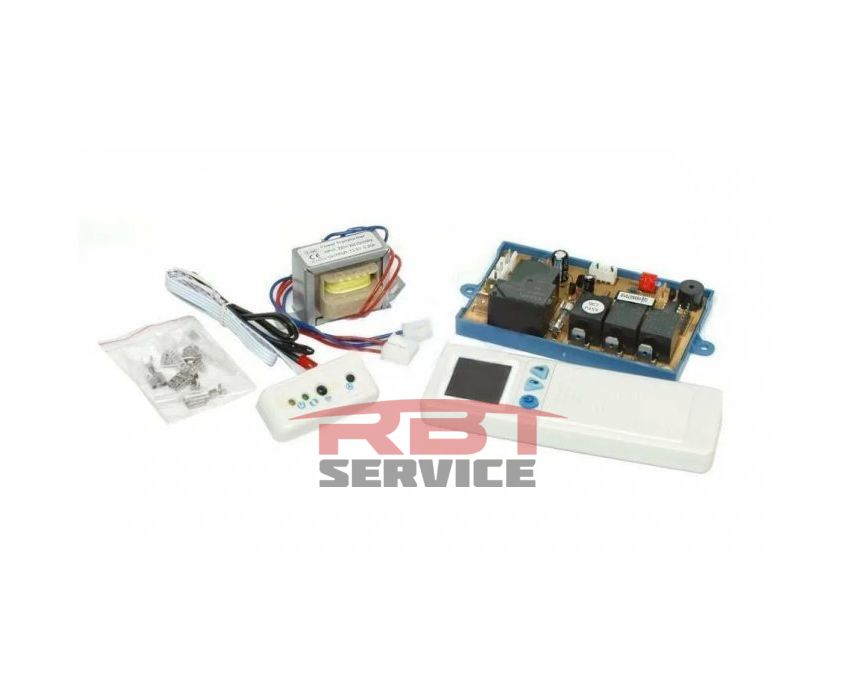

Блок управления для кондиционера ZL/QD-U 02 C

Универсальные платы предназначены для замены вышедших из строя оригинальных плат кондиционеров.

Модель	QD-U02B	QD-U02C	QD-U03A	QD-U10A	QD-U11A
Количество скоростей вентилятора	3	2	3	3	3
Автоматический перезапуск после пропадания питания (auto restart)	-	-	-	-	+
Таймер	+	+	+	+	+
Управление жалюзийной решёткой	+	+	+	+	+
Режим охлаждения	+	+	+	+	+
Режим нагрева	+	+	+	+	+
Режим осушения	+	+	+	+	+
Режим 'авто'	+	+	+	+	+
Режим вентиляции	+	+	+	+	+
Выход для подключения ТЭНа в режиме обогрева	-	-	-	+	+
Функция разморозки в режиме нагрева	+	+	+	+	+
Выносной фотоприёмник	-	-	+	+	+
Датчик температуры комнатного воздуха	+	+	+	+	+
Датчик температуры испарителя	-	-	+	+	+
Датчик температуры конденсатора	-	-	-	-	-
Тип соединения трансформатора	клеммы	клеммы	разъём	разъём	разъём
Максимальный ток компрессора, А	20	20	20	30	30
Максимальный ток вентилятора, А	5	5	5	5	5
Размеры, мм	104х64	107х68	107х68	144х84	144х84
Экран индикации температуры и режима	-	-	+	+	+
Ток трансформатора питания, А	0,25	0,25	0,25	0,38	0,38
Наличие на складе	+	+	-	+	-

Выбирать модель платы управления необходимо по таким параметрам:

• размеры корпуса

• наличие выносного фотоприёмника для пульта

• наличие функции авторестарт


Для каких кондиционеров подходит платаДанные платы управления можно устанавливать взамен неисправных в неинверторных кондиционерах.
Управление скоростью вентилятора внутреннего блока осуществляется путём подключения дополнительных обмоток. Если оригинальная плата управляла скоростью ШИМ-модуляцией с помощью симистора или твердотельного реле, то для управления скоростью необходимо дополнительно устанавливать симисторный регулятор скорости вращения двигателя. Для подробностей обратитесь к консультанту или на наш форум поддержки.
Если плата управляла скоростью вентилятора внешнего блока для работы зимой в режиме охлаждения, и Вам требуется сохранить эту функцию, то необходимо дополнительно установить регулятор вращения вентилятора во внешний блок.
В случае если связь внутреннего и внешнего блока осуществляется импульсным способом, т.е. на внешний блок идёт линия L, нейтраль N и провод связи, то плату подключить можно.
При этом есть два варианта подключения:
-подключить компрессор и вентилятор, не подключая четырёхходовой клапан, т.е. не задействуя функцию обогрева
-подключить на один провод компрессор и вентилятор, а на второй подключить 4-хходовой клапан.
Во втором случае надо проверить сечение провода - сможет ли он выдержать нагрузку и компрессора и вентилятора.
